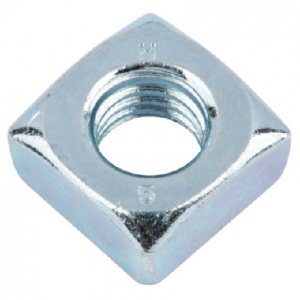

DIN557 M5 ГАЙКА КВАДРАТНАЯ С ФАСКОЙ ЦИНК

DIN557 M5 ГАЙКА КВАДРАТНАЯ С ФАСКОЙ ЦИНК

DIN557 M5 ГАЙКА КВАДРАТНАЯ С ФАСКОЙ ЦИНК применяется как закладной и монтажный элемент в резьбовых соединениях, где необходимо зафиксировать крепеж в пазу или на плоскости и исключить проворот гайки. Гайка выполнена по стандарту DIN 557, имеет метрическую резьбу M5 и квадратную форму с фаской под рабочей поверхностью. Материал — сталь с гальваническим цинковым покрытием, фасовка для типоразмера M5 обычно формируется промышленными партиями, удобными для серийной сборки.

Применение в строительстве и промышленности

В машиностроении и приборостроении гайка DIN 557 M5 используется как квадратный закладной элемент в корпусах, станинах и монтажных плитах. Квадратный профиль препятствует проворачиванию при затяжке болта, что ускоряет сборку узлов.

В строительстве и монтажных работах такой крепеж применяют в стальных и алюминиевых профилях, закладных деталях, креплении фасадных и ограждающих конструкций. Гайка DIN 557 M5 подходит для соединений, где требуется распределить нагрузку по большей опорной площади по сравнению с шестигранной гайкой.

В производстве металлоконструкций и технологической оснастки квадратную гайку используют в пазовых соединениях, сборочных приспособлениях и регулировочных узлах. Она удобна при работе в стесненном пространстве, когда удерживать гайку инструментом затруднительно.

В ремонтных и сервисных задачах DIN 557 M5 применяют для замены изношенных квадратных закладных элементов, восстановления крепления панелей, оборудования и крепежных планок.

Технические параметры

Гайка квадратная с фаской DIN 557 M5 относится к крепежу с метрической резьбой крупного шага 0,8 мм. Для диаметра M5 стандарт DIN 557 задает высоту гайки m 4 мм, длину грани квадрата s 8 мм, минимальный размер диагонали e 11,3 мм, диаметр фаски порядка 6,7 мм.

Класс точности для квадратных гаек DIN 557 — C, что соответствует крепежу общего машиностроительного назначения. Сталь с цинковым покрытием обычно выполняется с классом прочности 5, рассчитанным на работу в паре с болтами классов 4.6–5.8 в общепромышленных соединениях.

Основные характеристики

Совместимость и аналоги стандартов

Гайка DIN 557 M5 совместима с болтами, шпильками и винтами M5 с метрической резьбой и шагом 0,8 мм. В качестве ближайшего российского аналога применяются квадратные гайки по ГОСТ, а по ISO используются гаечные элементы аналогичной геометрии для закладных и кузовных соединений; в ряде источников DIN 557 рассматривается как самостоятельный тип без прямого ISO-номера.

При подборе ответного крепежа учитывают диаметр резьбы, шаг, класс прочности болта и геометрию посадочного места (паз, квадратное окно или плоскость), чтобы обеспечить фиксацию гайки от проворота.
