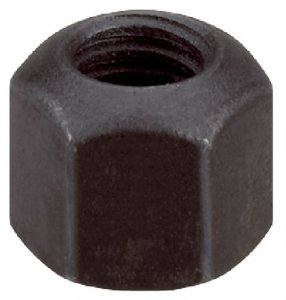

DIN6330 M12 ГАЙКА ВЫСОКАЯ ШЕСТИГРАННАЯ пр.10 СТАЛЬ (25шт)

Гайка высокая DIN 6330 М12 пр.10 сталь (25 шт.)

Гайка высокая DIN 6330 М12 класса прочности 10 применяется в высоконагруженных резьбовых соединениях. Изделие изготовлено из стали без защитного покрытия, имеет внутреннюю метрическую резьбу М12×1,75 и увеличенную высоту 18 мм. Конструкция типа B включает плоский и сферический торцы для работы с опорными элементами.

Применение в строительстве и промышленности

Гайка DIN 6330 М12 используется в станочной оснастке, металлоконструкциях, машиностроении и производстве технологического оборудования. Увеличенная высота, равная 1,5 диаметра резьбы, обеспечивает большее число рабочих витков и подходит для соединений с высокой нагрузкой.

Стандарт DIN 6330 определяет высокую шестигранную гайку со сферической опорной поверхностью. Изделие применяют с коническими шайбами DIN 6319 и плоскими усиленными шайбами DIN 6340. Класс прочности 10 рассчитан на болты и шпильки класса 10.9.

Технические параметры

Гайка DIN 6330 имеет внутреннюю правую метрическую резьбу М12 с крупным шагом 1,75 мм. Высота изделия составляет 18 мм, размер под ключ — 18 мм, минимальный размер между противоположными вершинами — 20,03 мм.

Диаметр цилиндрической части равен 14 мм, максимальный диаметр отверстия под резьбу — 13 мм, радиус сферического торца — 17 мм. Класс точности внутренней резьбы — 6H. Отсутствие покрытия ограничивает применение во влажной среде без дополнительной антикоррозионной защиты.

Основные характеристики

Совместимость и аналоги стандартов

Гайка DIN 6330 М12 сопоставима с ГОСТ 15523-70 и ГОСТ 5931-70, исполнение 1. Прямой полный аналог в ISO отсутствует, поскольку DIN 6330 задает высокую гайку со сферической опорной поверхностью. Для монтажа выбирают болт или шпильку с наружной резьбой М12×1,75 класса прочности 10.9.

Дюймовые резьбовые элементы ANSI/ASME UNC и UNF не совместимы с метрической резьбой М12. При установке с конической шайбой необходимо сверить радиус сферического торца и посадочную геометрию шайбы.

Как заказать

Гайка высокая шестигранная DIN 6330 М12 класса прочности 10 поставляется упаковкой по 25 штук. В каталоге ТДМ указано наличие 421 штуки на момент индексации; актуальный остаток уточняйте при оформлении.

Для производственных, строительных и монтажных задач доступен оптовый заказ.
