DIN6923 M5 ГАЙКА С ФЛАНЦЕМ РИФЛЁНАЯ пр.8 ЦИНК

DIN6923 M5 ГАЙКА С ФЛАНЦЕМ РИФЛЁНАЯ пр.8 ЦИНК

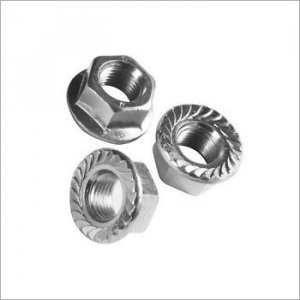

DIN6923 M5 ГАЙКА С ФЛАНЦЕМ РИФЛЁНАЯ пр.8 ЦИНК используется в узлах, где требуется одновременно распределить нагрузку по большей опорной площади и защитить соединение от самоотвинчивания без дополнительных шайб. Гайка выполнена по стандарту DIN 6923, имеет метрическую резьбу M5 с крупным шагом и шестигранную форму с рифлёным фланцем. Стальная гайка класса прочности 8 с цинковым покрытием предназначена для промышленных и строительных резьбовых соединений общего назначения.

Применение в строительстве и промышленности

В машиностроении гайка DIN 6923 M5 применяется для крепления кожухов, кронштейнов, корпусных деталей и узлов, подверженных вибрации. Рифлёный фланец врезается в поверхность и снижает риск проворота и ослабления резьбовой пары.

В строительстве и монтаже инженерных систем такой крепеж используют при установке металлоконструкций, монтажных планок, опор для труб, кабельных лотков и вентиляции. Фланец заменяет плоскую шайбу и снижает давление на листовой металл.

В автомобильной и транспортной отрасли гайка DIN 6923 M5 подходит для крепления облицовок, защитных экранов, кронштейнов и элементов оборудования, работающих в условиях постоянной вибрации.

В приборостроении и металлообработке её применяют в сборке станочного оснащения, креплении консолей, упоров и других элементов, где важна стабильная затяжка и ограниченная монтажная площадь.

Технические параметры

Гайка с фланцем DIN 6923 M5 относится к шестигранным фланцевым гайкам с метрической резьбой M5 и шагом 0,8 мм. Для размера M5 стандарт задаёт высоту гайки m до 5 мм, размер под ключ s 8 мм, диаметр фланца dc до 11,8 мм, диаметр опорной зоны dw около 9,8 мм, диаметр minor da не менее 5 мм.

Поле допуска резьбы — 6H, класс точности — A, что соответствует точному промышленному крепежу. Сталь класса прочности 8 с гальваническим цинковым покрытием рассчитана на работу с болтами классов до 8.8 в общепромышленных узлах.

Основные характеристики

Совместимость и аналоги стандартов

Гайка DIN 6923 M5 совместима с болтами, шпильками и винтами M5 с метрической резьбой и шагом 0,8 мм. Международным аналогом является ISO 4161, в ряде каталогов указываются соответствия к ГОСТ‑нормативам на фланцевые гайки и к стандартам самоконтрящихся соединений при рифлёной опоре.

Подбирая ответный крепёж, важно учитывать класс прочности болта (до 8.8), толщину и материал опорной детали, а также необходимость работы рифлёного фланца по голому металлу, а не по мягкому покрытию.
